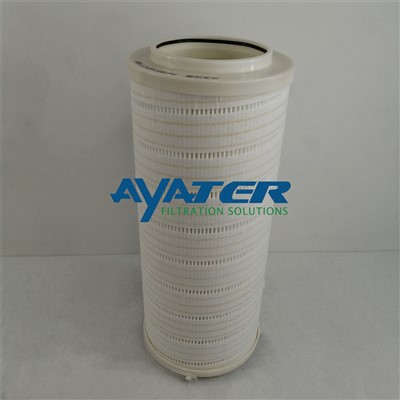

Nan sistèm idwolik ki gen gwo presyon, kontaminasyon se kòz prensipal echèk eleman yo. Seri Ayater UH310 se yon seri prim eleman filtre segondè -presyon ki fèt pou ranplase filtè OEM Athalon-style. Sèvi ak yon chemen inik "an-a-soti" ak medya anti-propriyetè, filtè sa yo fèt pou kenbe kòd pwòpte ISO nan anviwònman ki pi solid yo, tankou jenerasyon kouran elektrik, metal prensipal yo, ak endistri kaka ak papye.
Seri UH310 bay pèfòmans konsistan nan kondisyon siklik koule. Anba a se espesifikasyon konplè pou seri ranplasman Ayater UH310:
| Karakteristik / Paramèt | Detay spesifikasyon | |
|---|---|---|
| Modèl seri | Ranplasman UH310 (wo presyon) | |
| Filtre Medya Kalite | Fib vè inòganik (An-pou-Soti) | |
| Evalyasyon filtraj (𝛽𝑥(𝑐) Pi gran pase oswa egal a 2000) | 3μm, 5μm, 7μm, 12μm, 25μm |
|
| Maksimòm Presyon Fonksyònman | 420 bar (6,000 psi) | |
| Evalyasyon presyon tonbe | 20 bar (290 psid) - Estanda / 210 bar (3000 psid) - Segondè | |
| Ranje Tanperati Fonksyònman | -29 degre a 120 degre (-20 degre F a 250 degre F) | |
| Materyèl sele | Fluorokarbone (Viton), Nitril (Buna-N), EPDM | |
| End Cap Material | Kowozyon -ki reziste vè-Nylon / Steel plen | |
| Bypass Anviwònman Valv | 4.5 bar (65 psid) oswa 7 bar (100 psid) | |
| Konpatibilite likid | Lwil petwòl, glikol dlo, emulsyon lwil oliv -dlo |
Gout presyon eleman
| Kòd Longè | AZ | AP | YON | AS | AT |
| 08 | 085.52 (0.302) | 2.30 (0.126) | 1.82 (0.100) | 1.32 (0.072) | 0.82 (0.045) |
| 13 | 3.31 (0.182) | 1.38 (0.076) | 1.09 (0.060) | 0.79 (0.043) | 0.49 (0.027) |
| 20 | 2.18 (0.120) | 0.91 (0.050) | 0.72 (0.040) | 0.52 (0.029) | 0.33 (0.018) |
| 40 | 1.10 (0.060) | 0.46 (0.025) | 0.36 (0.020) | 0.26 (0.014) | 0.16 (0.009) |
Miltipliye aktyèl pousantaj koule fwa faktè nan tablo ki anba a pou detèmine gout presyon ak likid nan 32 cSt (150 SUS), 0.9 SG Kòrèk pou lòt likid pa miltipliye nouvo viskozite nan cSt/32 (SUS/150) x nouvo SG/0.9. Remak: faktè yo se pou chak 1000 L / min ak pou chak 1 US gpm
Presyon pete eleman filtre:10 bard (150 psid)
Ultipleat SRT Eleman Konstriksyon:Fib inòganik enpreye ak estokaj ak rezin epoksidik. Bouchon polymère. Konsepsyon medya anti-estatik
Medya ki reziste -Estrès (SRT):Medya nou yo fèt pou reziste pli ak fatig, pou kenbe estabilite beta segondè menm pandan demaraj frèt ak gwo -presyon presyon.
Pwoteksyon Electrostatic Dechaj (ESD):LaUH310seri enkòpore yon may anti-estatik pou anpeche etensèl ak akimilasyon vèni, pwoteje chimi lwil oliv ak tiyo elektwonik sansib.
Kapasite pou kenbe pousyè tè amelyore:Estrikti espesyalize konik pò a pèmèt pou filtraj gwo twou san fon-kabann, pwolonje siyifikativman tan ki genyen ant chanjman filtè yo konpare ak eleman plise estanda.
Entegrite sele:Prezante yon gwo -konsepsyon entegrite lye fen-bouchon pou asire pèfòmans zewo-bypass anba presyon diferans maksimòm.
Seri Ayater UH310 fèt pou yon anfòm dirèk pou konfigirasyon sa yo:
UH310H(Efondreman segondè pou lojman ki pa-bypass)
UH310Z(Efondreman estanda pou lojman bypass)
Longè komen:04, 08, 13, 20, 40 pous(egzanp, UH310H20Z)
Enfòmasyon sou lòd / Nimewo Pati
Pou nouvo enstalasyon, chwazi yon nimewo pati konplè nan chak seksyon ki anba a
Seksyon 1Lojman P/N: UH310[Tablo A] [Tablo B]
Remak: Z endike sele fluorokarbon yo estanda. Gen lòt opsyon ki disponib; kontakte Ayater. P/N lojman deziyen pò endikatè ekipe ak yon ploge anbake plastik.
| Tablo 1 | Tablo 2 |
| Opsyon Port & Longè Tablo 1, 2 ak 3 |
Bypass & Opsyon Oryantasyon Tablo 4 |
| A2008Z | C, G oswa GH |
| A2013Z | C, G oswa GH |
| A2020Z | C oswa G |
| A2408Z | C, G oswa GH |
| A2413Z | C, G oswa GH |
| A2420Z | C oswa G; |
| C2008Z | C, G oswa GH |
| C2013Z | C, G oswa GH |
| C2020Z | C oswa G |
| C2408Z | C, G oswa GH |
| C2413Z | C, G oswa GH |
| C2420Z | C oswa G |
| C3213Z | C, G oswa GH |
| C3220Z | C oswa G |
| D2408Z | G oswa GH |
| D2413Z | G oswa GH |
| D2420Z | G |
| D3213Z | G oswa GH |
| D3220Z | G |
| E2008Z | C, G oswa GH |
| E2013Z | C, G oswa GH |
| E2020Z | C oswa G |
| E2408Z | C, G oswa GH |
| E2413Z | C, G oswa GH |
| E2420Z | C oswa G |
| E3213Z | C, G oswa GH |
| E3220Z | C oswa G |
| E3240Z | C oswa G |
| F2008Z | G oswa GH |
| F2013Z | G oswa GH |
| F2020Z | G |
| F2408Z | G oswa GH |
| F2413Z | G oswa GH |
| F2420Z | G |
| F3213Z | G oswa GH |
| F3220Z | G |
| G2008Z | C, G oswa GH |
| G2013Z | C, G oswa GH |
| G2020Z | C oswa G |
| G2408Z | C, G oswa GH |
| G2413Z | C, G oswa GH |
| G2420Z | C oswa G |
| G3213Z | C, G oswa GH |
| G3220Z | C oswa G |
| G3240Z | C oswa G |
